「Railway-Eye」は東日本旅客鉄道株式会社と共同開発した、鉄道特化型3次元データ処理ソフトウェアです。3次元計測データを基に、設備のモデリング・離隔や設備間の距離計測・シミュレーションを行うことのできるソフトウェアで、鉄道設備の計測・設計業務のDXを推進します。

3次元計測で点検・設計をデジタル化

バラつきのない寸法測定 / 現地の再計測不要 / 高所も正確に測定 / シミュレーションまで可能

Railway-Eyeは、3Dレーザースキャナによって取得した点群データを基に、鉄道設備の3Dモデリング、測定、シミュレーションを行うことができます。
現地の点群データと3Dモデルを活用した設計・点検のデジタル化により、大幅に業務の効率化を実現することができます。

従来の測定方法
生産性を高める抜本的な改革が必要
  • 夜間や線路内の危険な作業
  • 計測漏れの発生
  • 作業者ごとの精度のバラつき
  • 複数の道具・ソフトを使い分ける
  • 計画変更による再計測
3D計測+データ処理
生産性・精度向上、多様な計測に対応
  • 日中、線路外で安全に作業
  • 高精度の検討で最小限の手戻り
  • 誰でも同じ精度で計測
  • レーザースキャナーで簡単計測
  • ソフト、スキャナーだけで完結

Railway-Eye機能紹介

モデリング機能

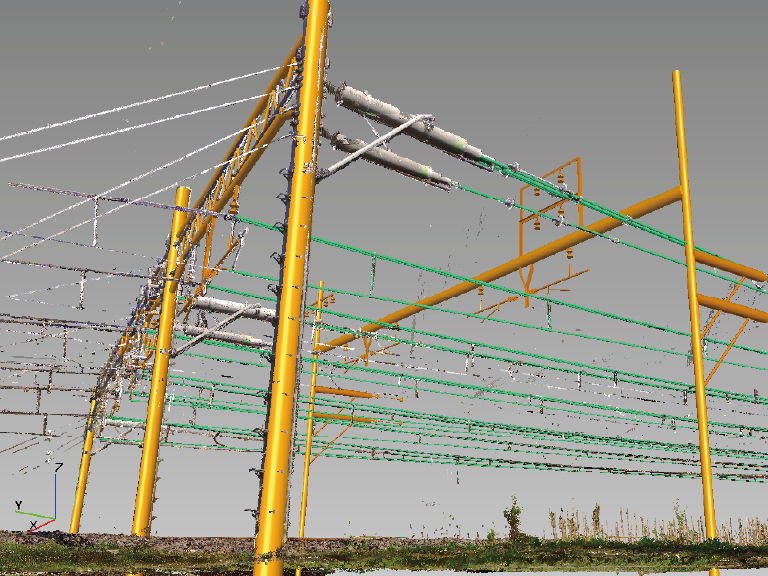

自動モデリング

レール・架線・装柱を認識しモデル化

点群データ内で設備探索範囲を指定するだけで、レール・装柱・架線を自動認識しモデル化します。 計測点群が薄い場所のモデル化やモデル修正も手動モデリング機能で素早く行えます。レールのモデル化では、軌道中心も同時に算出され、各種寸法計測に軌道中心を利用できます。

手動モデリング(新設物設置検討)

点群のない場所でも手動でのモデリングが可能です。自動モデリングで作成されるモデルに加え、信号機、表示機、地上子、点検台、トラフ、ハンドホールなど、様々なモデルを配置可能です。これにより、新設物設置時の検討や、信号の見通し確認等に活用できます。

信号機等のモデル配置時は軌道中心からの離れ、高さで指定でき、ハンドルでの微調整も可能です。トラフはグリッド上にルートを指定することで配置でき、ケーブルのルートも設定可能です。

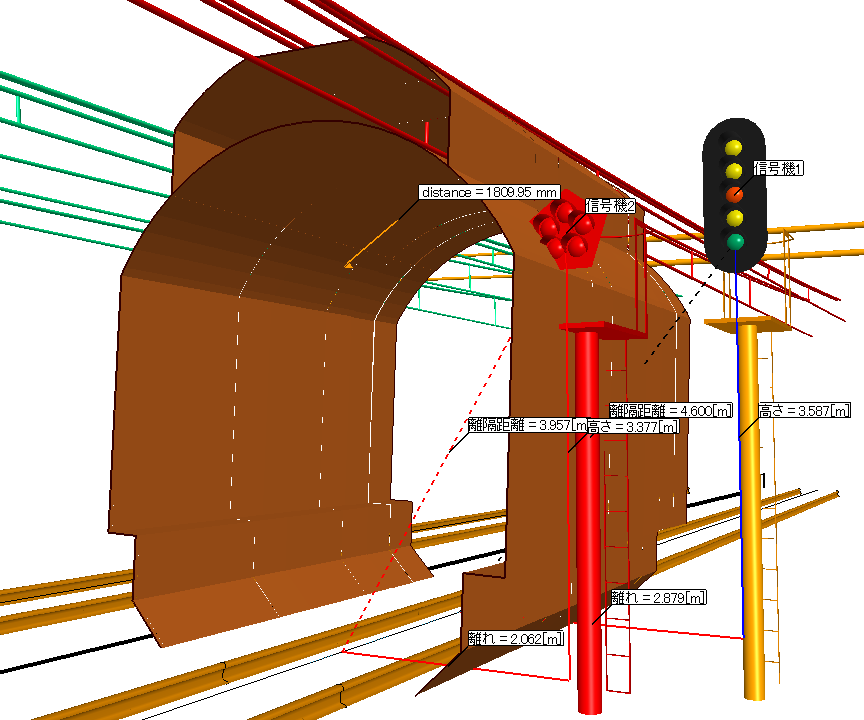

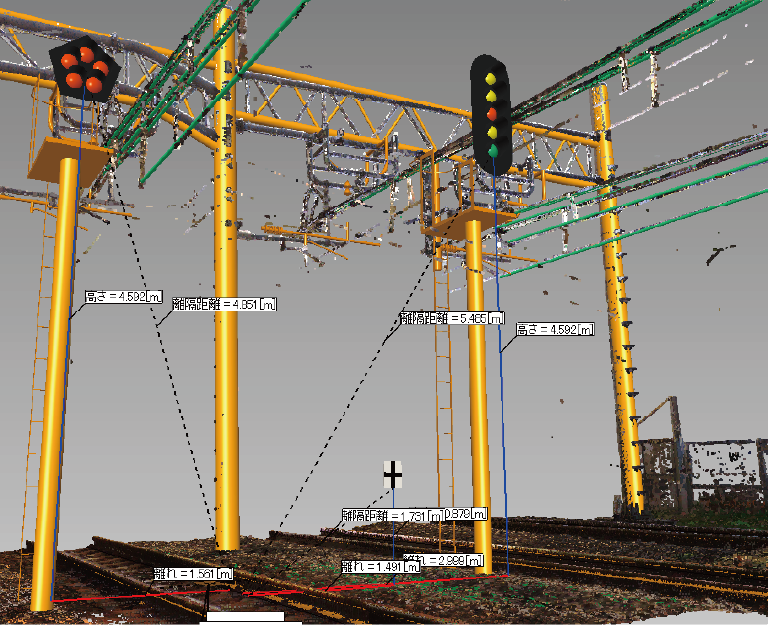

軌道中心を基準とした信号・標識のモデル化

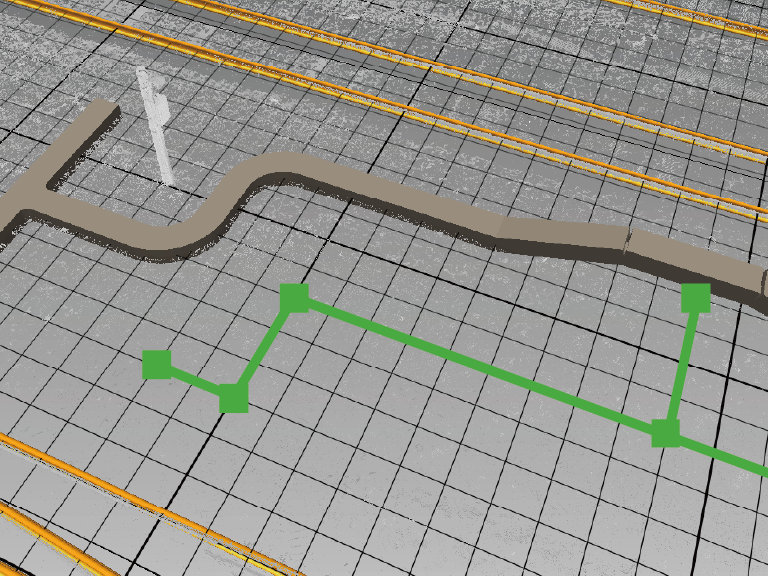

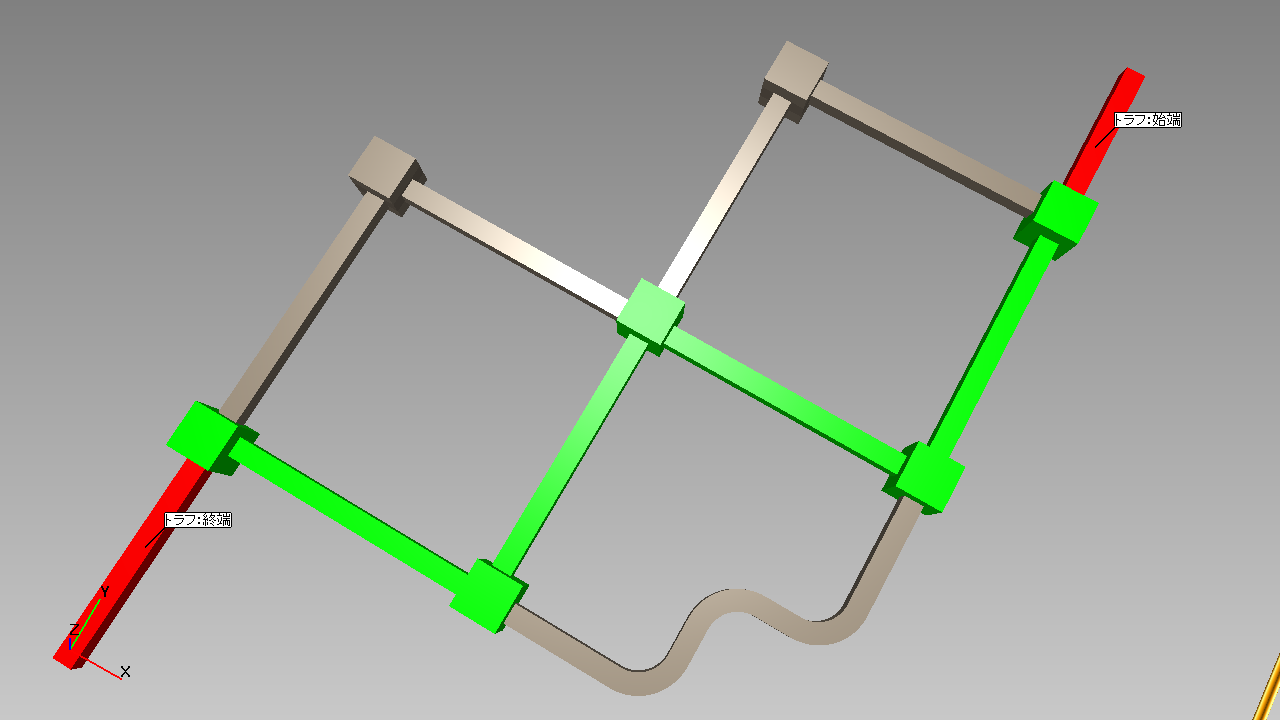

トラフのモデル化、ルート検討
レール・架線・装柱を認識しモデル化

各種寸法測定機能

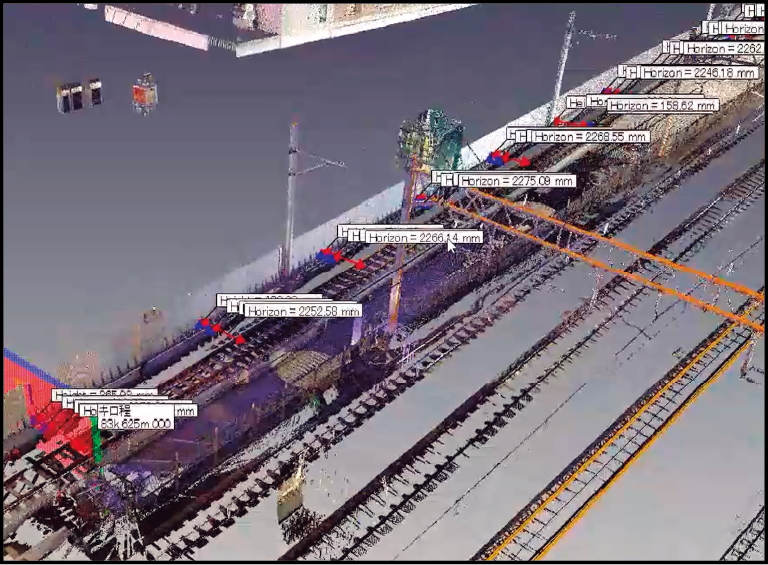

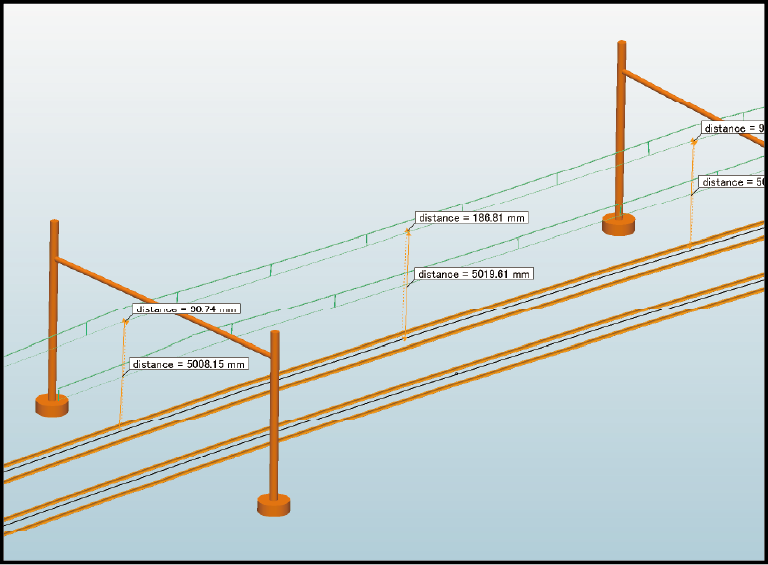

トロリー線高さ・変位測定

トロリー線の支持点、中間点にて軌道中心からの高さ、変位を測定できます。

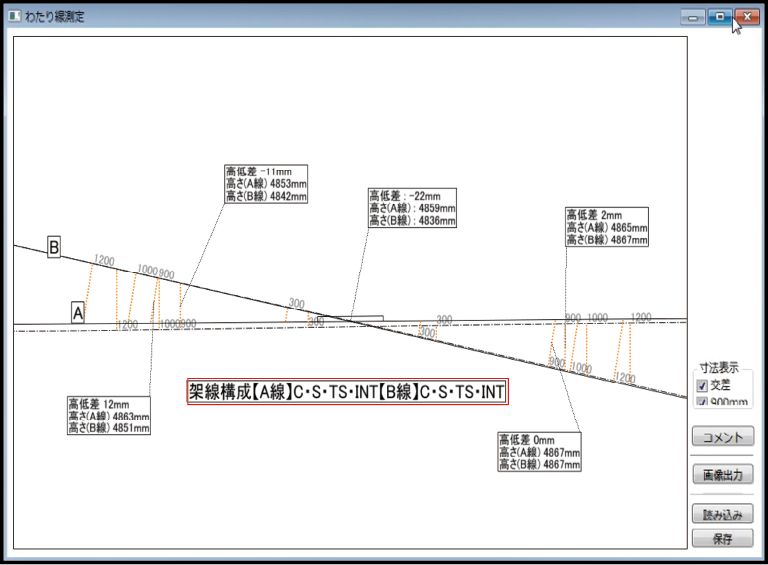

わたり線測定

わたり線検査位置でのトロリ線の高低差を測定できます。

架線離隔測定

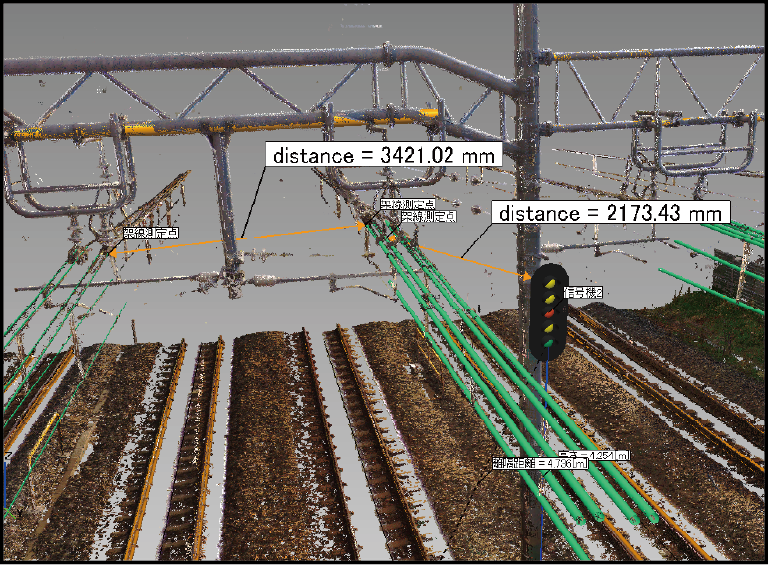

指定した架線と他のオブジェクトとの最短離隔を測定することができます。

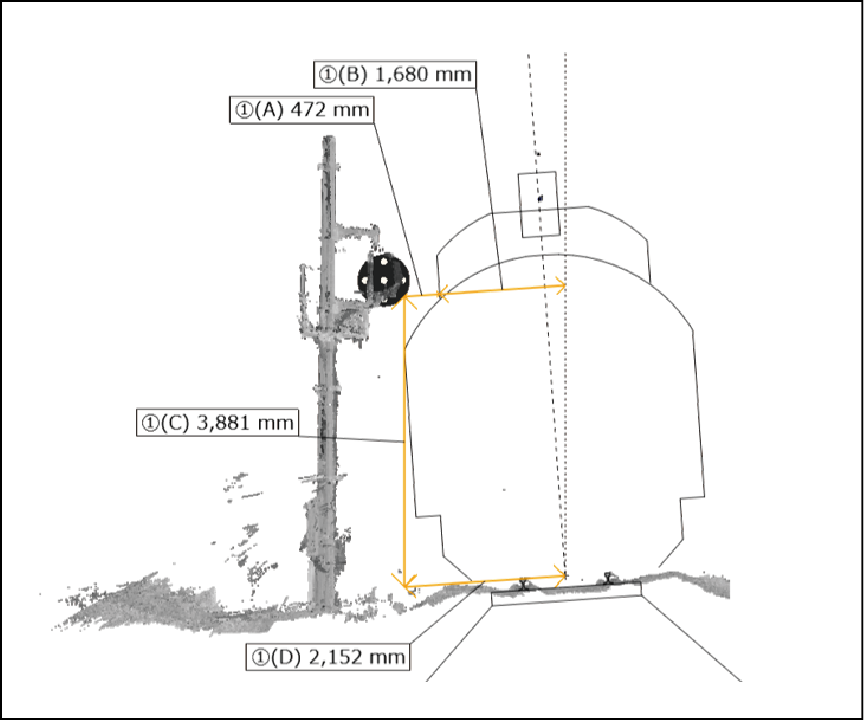

断面図測定

点群や各オブジェクトを断面図として出力、寸法測定が可能です。

ならい測定

軌道中心からの高さ、離れを一定のピッチで施工基面などの寸法を一括測定できます。

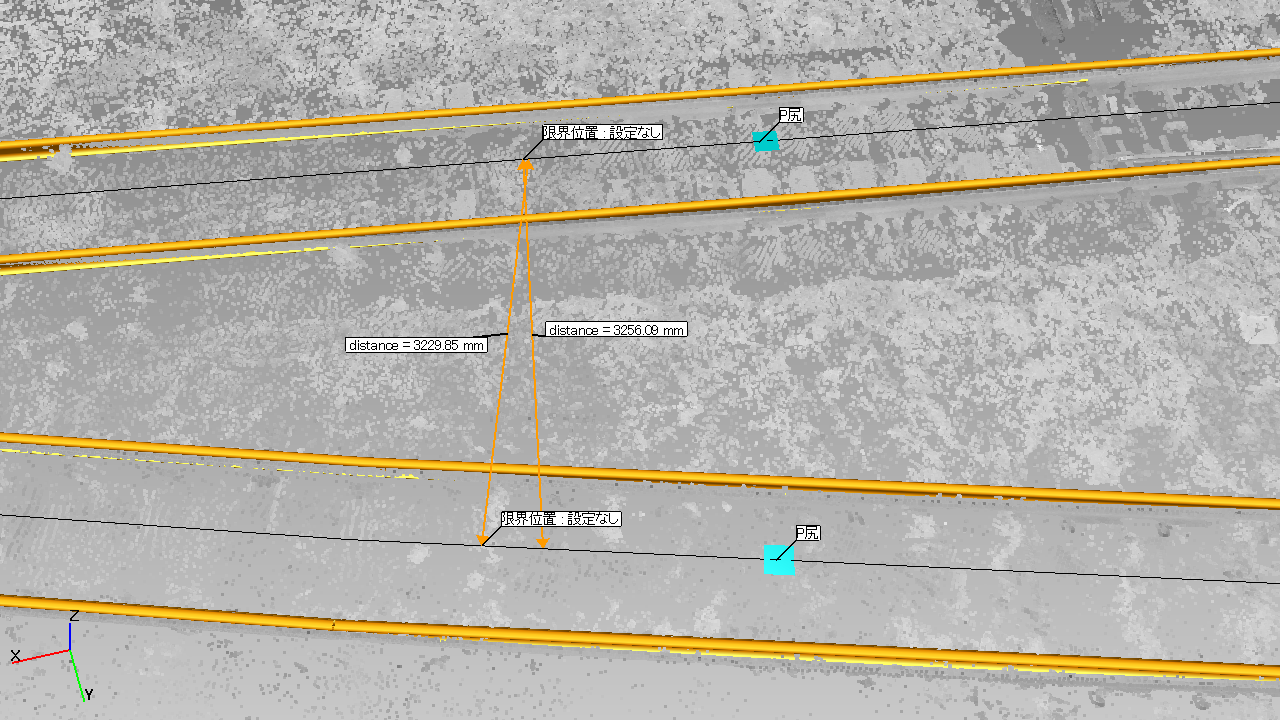

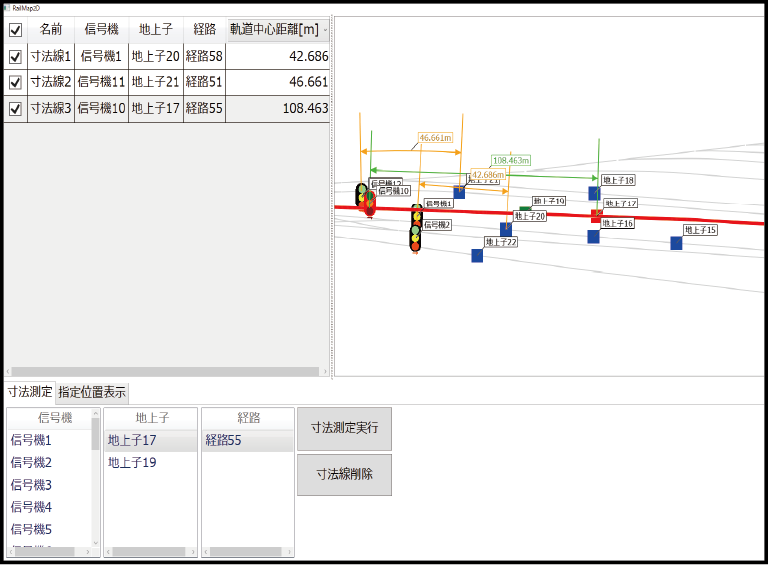

信号機・地上子間距離測定

信号機・地上子間距離を計測でき、新設時検討も行えます。略図の出力も可能です。

その他機能

電車線設計支援機能

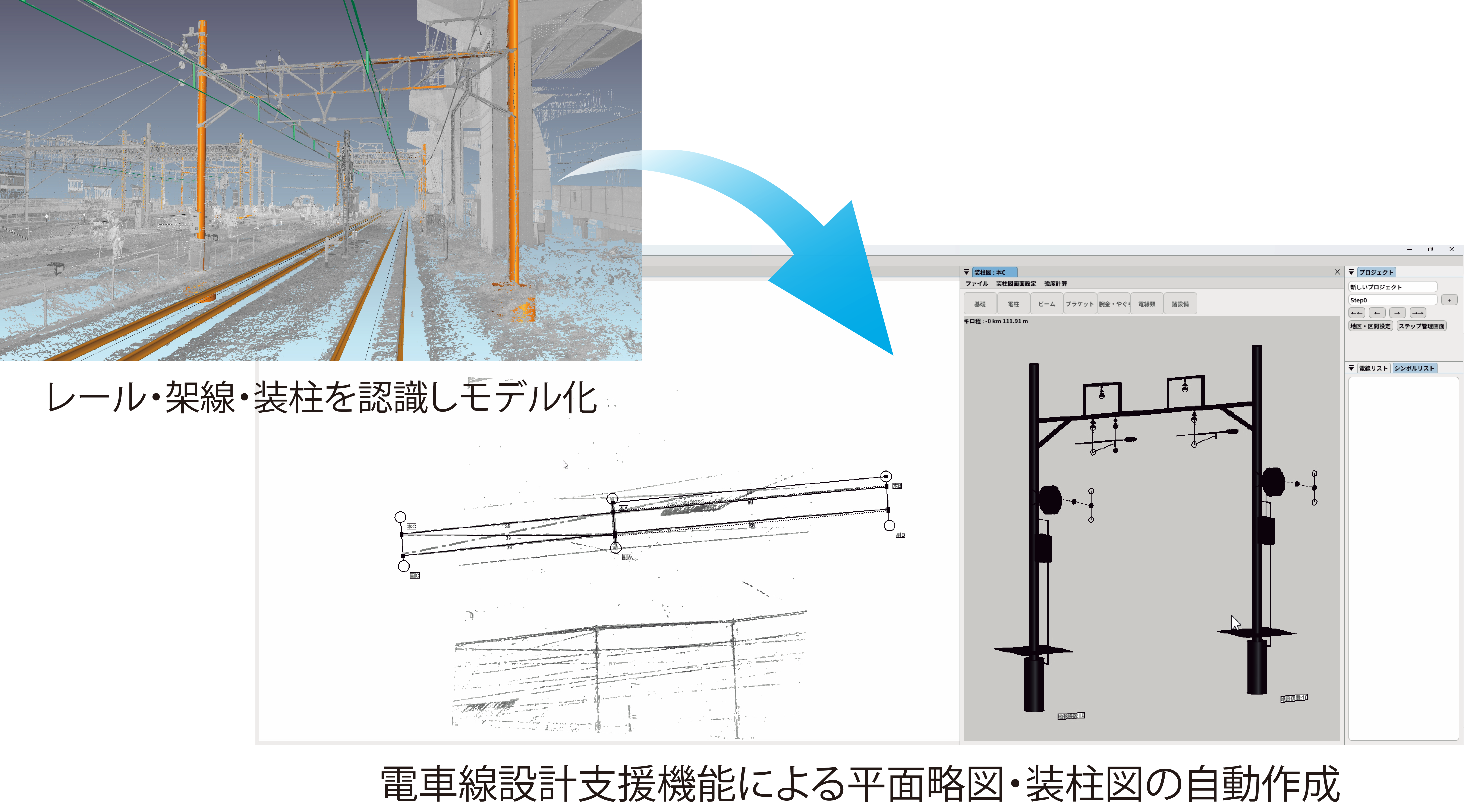

「Railway-Eye」にてモデリングした電車線設備から平面略図や装柱図を自動作成が可能です。また装柱の新設・撤去・支持替等を平面略図上で編集・設計ができ、工事のステップを可視化することが可能です。これにより、さらなる詳細設計や工事計画の際の書類作成の簡略化が期待できます。

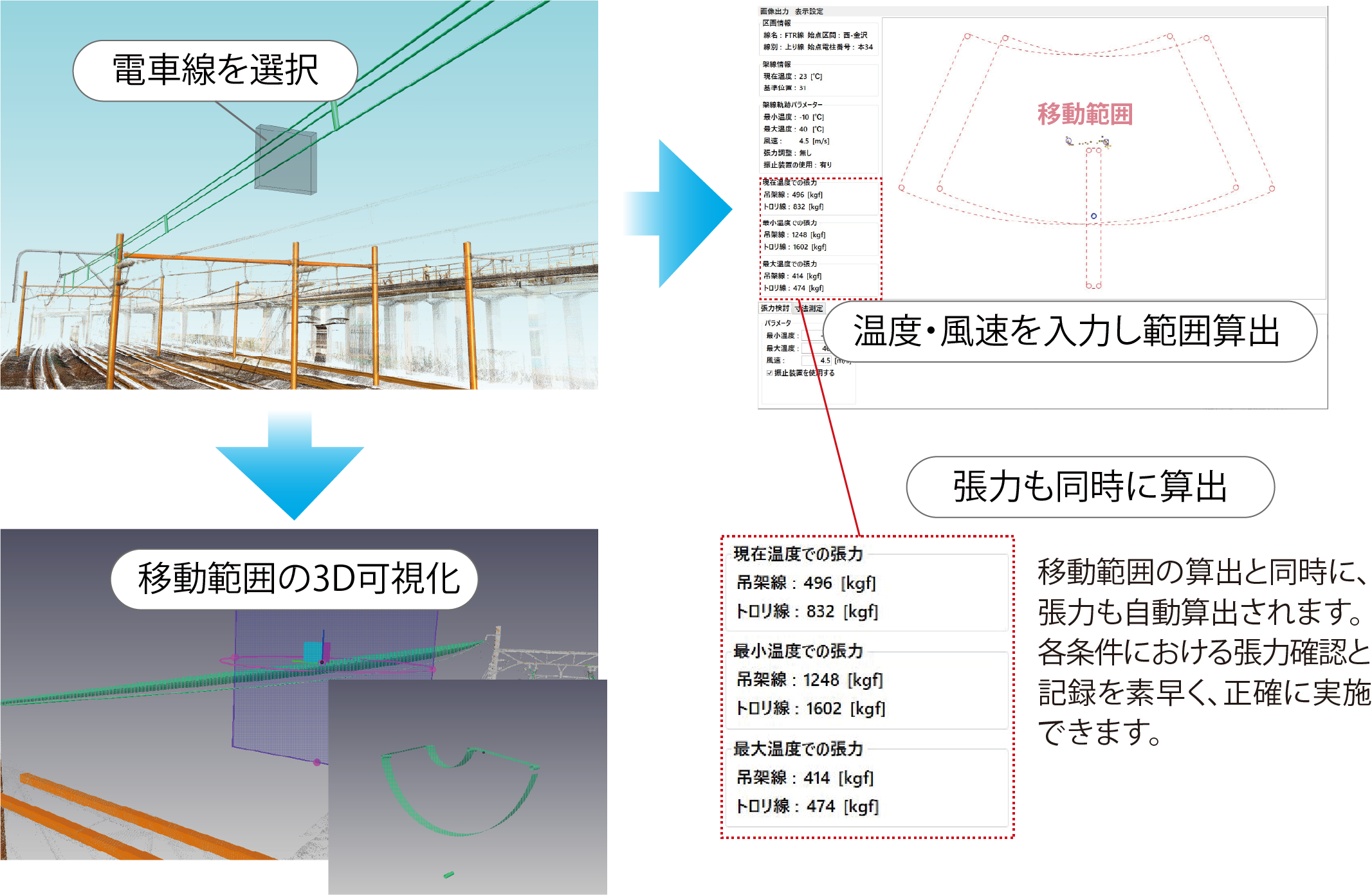

電車線移動範囲のシミュレーション

温度・風速の範囲を入力するだけで、電車線の温度変化(または張力変化)、風速の変化による電車線の移動範囲を瞬時にシミュレーションし可視化できます。移動範囲の算出と同時に、張力も自動算出されます。各条件における張力確認と記録を素早く、正確に実施できます。

トラフ・管路ルート検討・占有率確認機能

モデル化したトラフ・ハンドホール・横断管に格納されているケーブルを設定することにより、ケ ーブルルート検討や占有率を確認することができます。

ルート検討機能

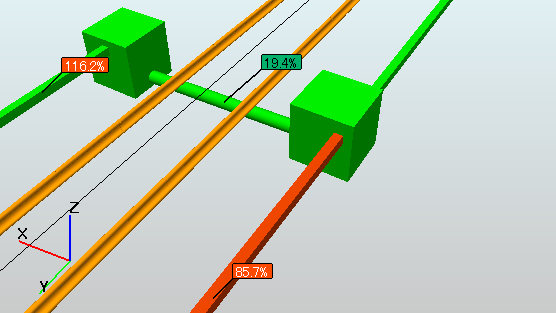

ケーブルの占有率表示

信号見通し確認機能

新設物検討時に現場で運転手による見通し確認を行っていたものを、3Dデータ上で運転手の目線高さから正しく他構造物による信号支障率を確認することができます。また、確認結果を動画として出力することも可能で、関係者間での共有や検討資料として活用できます。3次元的な評価ができるため、再設計の頻度も大幅に減少します。

レール上各位置での信号見通しの支障率
運転手目線及び対象信号の見通し状況を同時に確認可能

障害物検知装置配置検討機能

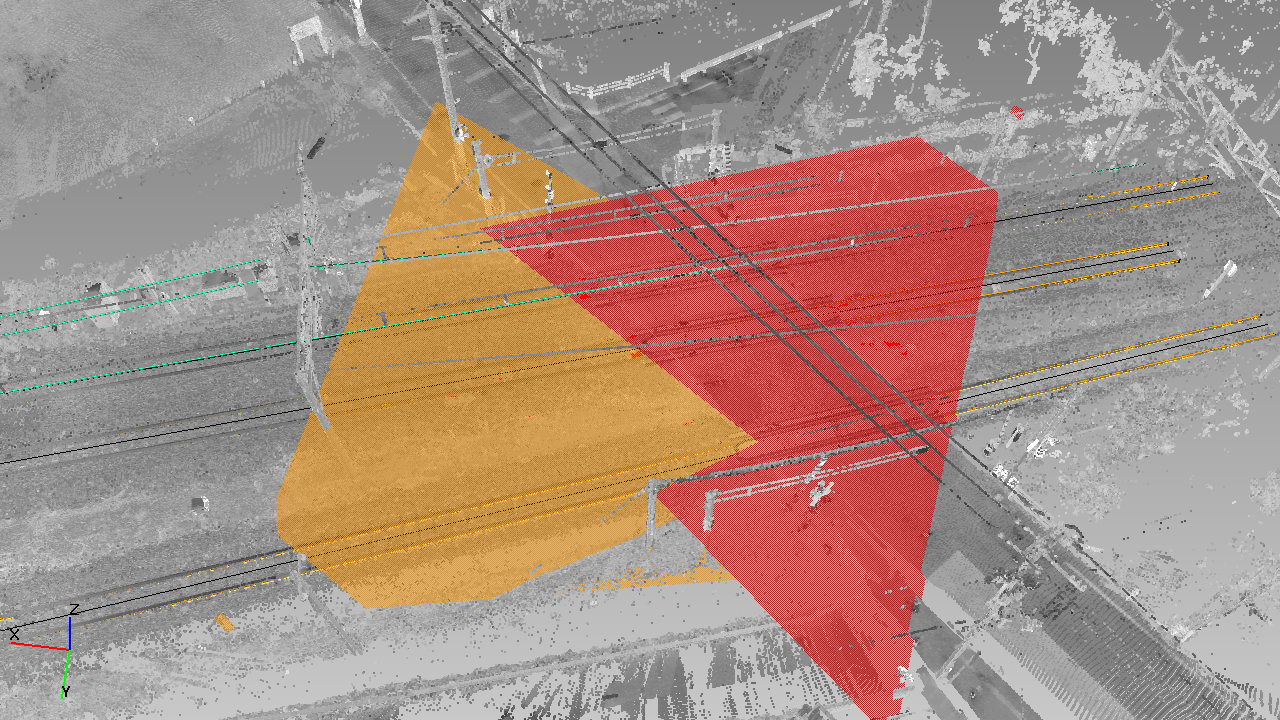

踏切箇所における3D障害物検知装置の配置シミュレーションが可能です。カメラ位置はレールからの離れ、高さを指定して配置が可能です。 最大3台の障害物検知装置を配置する場合も、全ての障害物検知装置から死角となる箇所の検出も可能です。また、評価用反射体モデルが配置でき、検知装置との設置位置の確認等が可能です。さらに、検出範囲の断面図表示や、下部マスク設定により検出範囲をさらに明確に確認することができます。

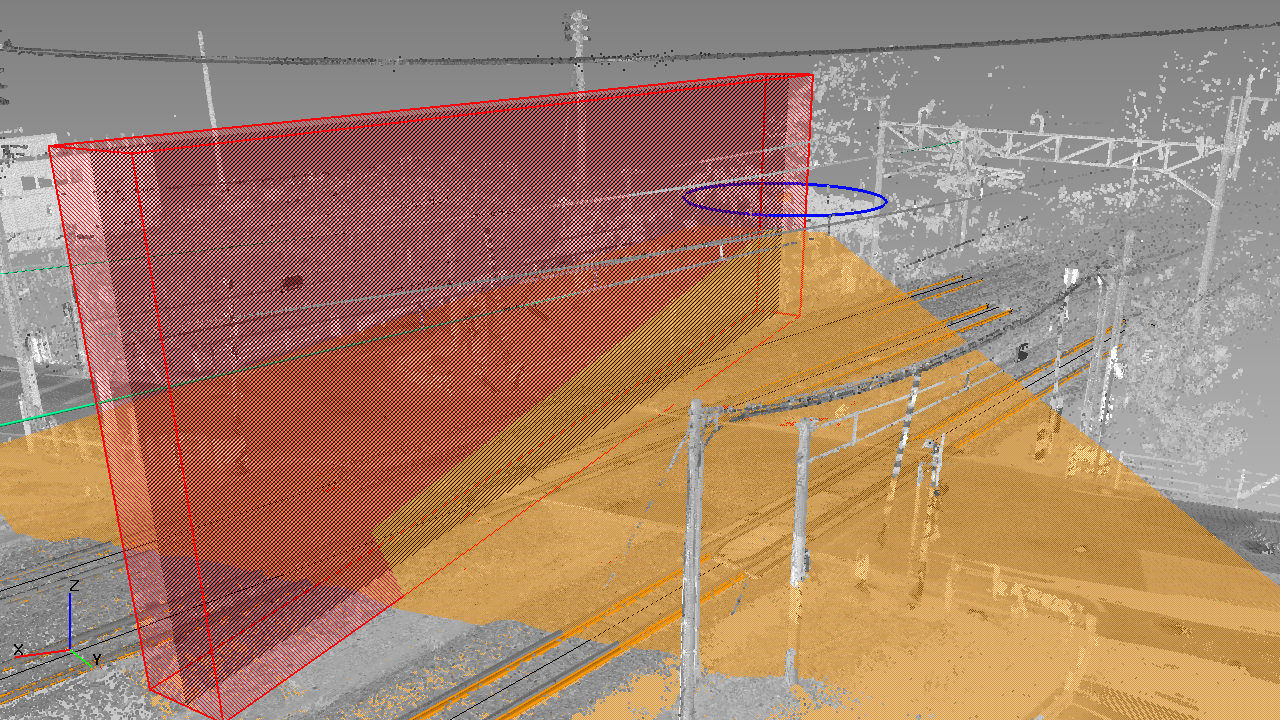

二台の3D障害物検知装置からの死角検知
断面図の位置選択

信号設備建築限界 距離測定機能

モデル化したレール上に、指定した建築限界モデルを設定するだけで各設備の最短離隔測定 や干渉物の検出が可能です。干渉物検出においては、建築限界の支障となるモデルや点群は、 キロ程・カテゴリ毎に一覧表として表示され、断面図表示や帳票の出力も行えるため、干渉状況 の確認や記録が容易です。またレールに対してカント量・曲率半径を設定することにより、建築 限界モデルの拡幅にも対応しております。

建築限界の干渉チェック機能
断面図表示と離隔測定機能

軌道分岐情報付与機能/車両接触限界位置確認(クリアランス確認)

レールに絶縁位置を設定、回路名称等の情報付与が可能です。 分岐器の情報も設定可能で、P先、P交、P尻等を表現することができます。 現地の絶縁位置を確認したうえで、クリアランスが適切な位置にあるかの確認もでき、関係者との情報共有が容易になります。

推奨動作環境/仕様

オリジナルファイル GLW, GLP, PLCR
点群データファイル PTX, FLS/FWS, ZFS, E57, LAS, DP, PTS, TXT, PLY, OBJ
形状ファイル STL, PLY, OBJ, VRML
3D-CADファイル(※1) IGES, STEP, ACIS(.sat, .sab), CATIA V4/V5, Parasolid, NX
位置合わせ用ファイル DXF(2Dラインデータ)
各種定義ファイル TXT, CSV, TSDF, JSON 他

※1 オプションとなります。

オリジナルファイル GLW, GLP, PLCR
3D-CADファイル DXF, IGES, IFC2x3, ACIS(.sat, .sab)
形状ファイル STL
EYECAD@用出力ファイル XML
構造解析用ファイル NAS
各種定義ファイル TXT, CSV, TSDF 他
画像ファイル PNG, BMP, JPEG
動画ファイル AVI
点群データファイル PTX, PTS, E57, LAS, DP, TXT, PLY .OBJ
各計算結果・帳票 CSV, XLSX, JSON
CPU Core Ultra5以上,Xeon (6コア以上)
メモリ 32GB 以上
SSD 512GB 以上
グラフィックカード OpenGL 4.5対応 以上(メモリ 6.0GB 以上を推奨)
OS Windows 11 Pro (64bit)
